产品名称：操作手柄
产品规格：GS10-1A-PS-L
产品编号：
详细说明：
GS10-1A-PS-L 单轴带机械锁系列工业操纵杆
工业操作杆（摇杆，手柄，控制杆）。
前.中.后三个位置均有开关接通,开关最大电流15A。
每个位置有机械锁锁定,不易误操作。
可适用于液压比例阀控制，步进或伺服电机控制。
内置进口长寿命开关，并带方向开关。
内置进口长寿命塑料电位器，大于500万次的使用寿命。
可根据需要选择单轴（1A）或双轴控制（2A）。
可供选择的输出形式有：
带中心抽头电位器输出，和双向换向开关输出。
液压比例阀专用PWM
输出二线制4-20mA电流输出
制动方式：无弹簧复位，有手感回零。详细要求：带按钮，带方向开关
客户特定：制动方式：无复位，带手感回零，中心及±3０°时有自锁档位，操纵时需提柄方可操作。
1SW1 和 1SW2 为方向开关 1 的接口.(中心位置时断开. 前档时闭合.)
2SW1 和 2SW2 为方向开关 2 的接口.(中心位置时断开. 后档时闭合.)
3SW1 和 3SW2 为方向开关 3 的接口.(中心位置时闭合. 前档时断开.)
4SW1 和 4SW2 为方向开关 4 的接口.(中心位置时闭合. 后档时断开.)
技术参数：
电气参数：
总电阻：5KΩ
精度：10%
中心角度：±2º
最大功率：0.2W
机械参数：摇动角度：32º
使用寿命：大于500万次
操作力：15N（最大）
限位力：50N
重量：650g
换向开关:AC125V 2A (约30万次)
工作环境:防护等级:IP65
温度范围:-20º--+70℃
接线方法：
接线方法：3sw 串 4sw 黄色+黄色
1sw 白色+白色
2sw 黑色+黑色

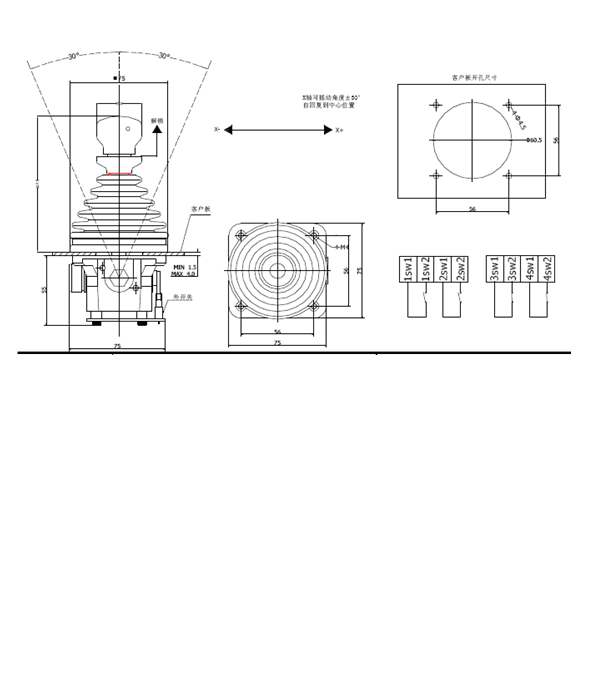

安装尺寸：
|
.jpg)
